เหตุใดหม้อแปลงแรงดันไฟฟ้าจึงมีความสำคัญต่อระบบไฟฟ้า

ในระบบไฟฟ้า การวัดที่แม่นยำและการทำงานที่ปลอดภัยเป็นสิ่งสำคัญยิ่ง ไม่ว่าจะอยู่ในโครงข่ายไฟฟ้าสาธารณะ สวนอุตสาหกรรม หรือโรงงานเชิงพาณิชย์ การตรวจสอบระดับแรงดันไฟฟ้าอย่างแม่นยำเป็นสิ่งที่ขาดไม่ได้หม้อแปลงแรงดันไฟฟ้าหรือที่เรียกว่าหม้อแปลงที่มีศักยภาพ (PTs) มีบทบาทสำคัญในกระบวนการนี้เจ้อเจียง Dahu ไฟฟ้า Co., Ltd.เป็นผู้ผลิตมืออาชีพที่มีชื่อเสียงซึ่งทุ่มเทให้กับการออกแบบและผลิตหม้อแปลงแรงดันไฟฟ้าคุณภาพสูงตั้งแต่ 0.5kV ถึง 35kV Dahu Electric ตั้งอยู่ในเขตอุตสาหกรรม Xiangyang เมือง Yueqing ซึ่งมีชื่อเสียงในด้านความสามารถในการผลิตไฟฟ้า โดยใช้ประโยชน์จากสถานที่ตั้งทางภูมิศาสตร์ที่ได้เปรียบ เทคโนโลยีขั้นสูง และระบบการจัดการคุณภาพที่เข้มงวด เพื่อจัดหาผลิตภัณฑ์ที่เชื่อถือได้ มีประสิทธิภาพ และทนทาน

ทำความเข้าใจเกี่ยวกับหม้อแปลงแรงดันไฟฟ้า

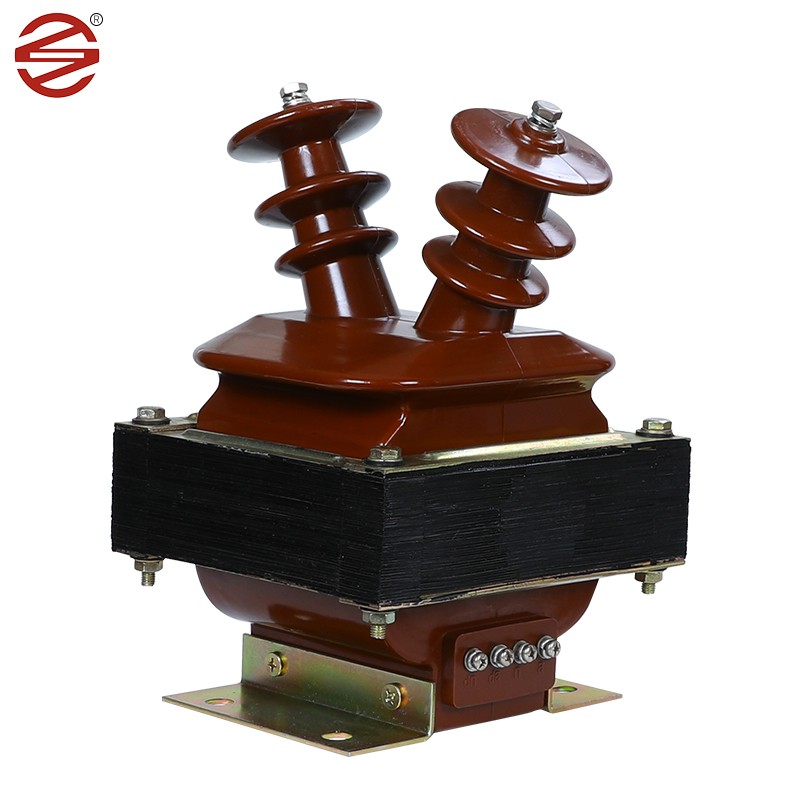

A หม้อแปลงแรงดันไฟฟ้าเป็นหม้อแปลงไฟฟ้าเครื่องมือวัดที่ออกแบบมาเพื่อลดแรงดันไฟฟ้าปฐมภูมิไฟฟ้าแรงสูงให้เป็นแรงดันไฟฟ้าทุติยภูมิที่ได้มาตรฐาน ต่ำกว่า และปลอดภัยยิ่งขึ้น โดยทั่วไปแรงดันไฟฟ้าทุติยภูมิจะเป็น 110V หรือ 120V ซึ่งสามารถจัดการได้ง่ายและปลอดภัยด้วยเครื่องมือวัด รีเลย์ป้องกัน และมิเตอร์วัดพลังงาน หน้าที่หลักของหม้อแปลงแรงดันไฟฟ้าไม่ใช่การส่งกำลัง แต่ให้การแสดงรูปคลื่นไฟฟ้าแรงสูงที่แม่นยำสำหรับการวัดแสงและการป้องกัน ด้วยการแยกวงจรการวัดและควบคุมออกจากสายไฟฟ้าแรงสูง หม้อแปลงแรงดันไฟฟ้าจึงมั่นใจในความปลอดภัยของบุคลากรและอุปกรณ์

การใช้งานหลักของหม้อแปลงแรงดันไฟฟ้า

การวัดค่าไฟฟ้า: วัดปริมาณการใช้ไฟฟ้าอย่างแม่นยำสำหรับการเรียกเก็บเงินและการตรวจสอบในการใช้งานด้านสาธารณูปโภคและอุตสาหกรรม

การป้องกันระบบ: ส่งสัญญาณแรงดันไฟฟ้าไปยังรีเลย์ป้องกันเพื่อทริกเกอร์เซอร์กิตเบรกเกอร์ในกรณีที่เกิดข้อผิดพลาด เช่น แรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก หรือไฟฟ้าขัดข้องของกราวด์

การตรวจสอบคุณภาพไฟฟ้า: ตรวจสอบระดับแรงดันไฟฟ้า แรงดันไฟฟ้าตก การขยาย และการบิดเบือนฮาร์โมนิกในระบบไฟฟ้า

การซิงโครไนซ์เครื่องกำเนิดไฟฟ้า: รับประกันการซิงโครไนซ์ที่เหมาะสมระหว่างเครื่องกำเนิดไฟฟ้าและกริดโดยการจับคู่แอมพลิจูดแรงดันไฟฟ้าและมุมเฟส

การควบคุมแรงดันไฟฟ้า: ให้ข้อเสนอแนะสำหรับระบบควบคุมแรงดันไฟฟ้าอัตโนมัติ

ทำไมถึงเลือกพวกเรา?

Dahu ยึดมั่นในปรัชญาการดำเนินธุรกิจ "ขับเคลื่อนด้วยเทคโนโลยี มุ่งเน้นผู้คน" และมุ่งมั่นที่จะแสวงหาความเป็นเลิศ ปรัชญานี้ขับเคลื่อนนวัตกรรมอย่างต่อเนื่องและการยึดมั่นในมาตรฐานการควบคุมคุณภาพสูงสุด

คุณภาพผลิตภัณฑ์ที่เหนือกว่า: Dahu ถือว่าคุณภาพผลิตภัณฑ์เป็นส่วนสำคัญของบริษัท โดยใช้อุปกรณ์การผลิตขั้นสูงในประเทศ และสร้างระบบการจัดการที่ครอบคลุมตลอดกระบวนการผลิตทั้งหมด

ความสามารถและนวัตกรรมด้านการวิจัยและพัฒนาที่แข็งแกร่ง: Dahu ก้าวทันยุคสมัย โดยออกแบบผลิตภัณฑ์ให้ปรับให้เข้ากับความต้องการของตลาดที่เปลี่ยนแปลงตลอดเวลาและความก้าวหน้าทางเทคโนโลยี

ช่วงแรงดันไฟฟ้ากว้าง: ด้วยประสบการณ์ในการผลิตหม้อแปลงไฟฟ้าตั้งแต่ 0.5kV ถึง 35kV Dahu นำเสนอโซลูชั่นสำหรับการใช้งานที่หลากหลาย ตั้งแต่การกระจายแรงดันต่ำไปจนถึงการส่งทุติยภูมิแรงดันปานกลาง

ปลอดภัยและมีประสิทธิภาพ: หม้อแปลงแรงดันไฟฟ้าแต่ละตัวได้รับการออกแบบตามมาตรฐานความปลอดภัยและประสิทธิภาพระดับสากล เพื่อให้มั่นใจว่าการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่สำคัญ

คำถามที่พบบ่อยเกี่ยวกับหม้อแปลงแรงดันไฟฟ้า (คำถามที่พบบ่อย)

1. อะไรคือความแตกต่างระหว่างหม้อแปลงแรงดันไฟฟ้า (VT) และหม้อแปลงกระแส (CT)?

แม้ว่าทั้งคู่จะเป็นหม้อแปลงเครื่องมือ แต่ก็มีจุดประสงค์ที่แตกต่างกันโดยพื้นฐาน หม้อแปลงกระแสได้รับการออกแบบมาเพื่อลดระดับกระแสไฟปฐมภูมิระดับสูงให้เป็นกระแสไฟทุติยภูมิที่ปลอดภัยและวัดได้ โดยทั่วไปคือ 5A หรือ 1A ขดลวดปฐมภูมิเชื่อมต่อแบบอนุกรมกับวงจรไฟฟ้า ในทางตรงกันข้าม หม้อแปลงแรงดันไฟฟ้าได้รับการออกแบบเพื่อลดแรงดันไฟฟ้าหลักที่สูงลงให้เป็นแรงดันไฟฟ้ารองที่ปลอดภัยและวัดได้ ซึ่งโดยทั่วไปคือ 110V หรือ 120V ขดลวดปฐมภูมิของมันถูกเชื่อมต่อแบบขนานข้ามเฟสและเป็นกลางหรือดิน โดยพื้นฐานแล้ว CT จะวัดกระแส และ VT จะวัดแรงดันไฟฟ้า การใช้หม้อแปลงที่ถูกต้องสำหรับการใช้งานตามวัตถุประสงค์เป็นสิ่งสำคัญสำหรับความปลอดภัยและความแม่นยำของระบบ

2. หม้อแปลงแรงดันไฟฟ้าสามารถใช้ทั้งการวัดและการป้องกันในเครื่องเดียวกันได้หรือไม่?

ใช่ หม้อแปลงแรงดันไฟฟ้าสมัยใหม่หลายรุ่นได้รับการออกแบบให้มีแกนทุติยภูมิหรือขดลวดหลายตัวเพื่อรองรับทั้งสองฟังก์ชันพร้อมกัน ตัวอย่างเช่น VT เครื่องเดียวอาจมีหนึ่งบาดแผลที่แกนกลางเพื่อความแม่นยำสูง (เช่น คลาส 0.5) ซึ่งใช้สำหรับการวัดรายได้โดยเฉพาะ และบาดแผลที่แกนกลางแยกต่างหากสำหรับความสามารถในการรับน้ำหนักที่สูงขึ้น (เช่น คลาส 3P) ที่มีไว้สำหรับป้อนรีเลย์ป้องกันโดยเฉพาะ การออกแบบสองฟังก์ชันนี้ประหยัดพื้นที่และคุ้มค่าสำหรับการติดตั้งในสวิตช์เกียร์ขนาดกะทัดรัด จำเป็นอย่างยิ่งที่จะต้องตรวจสอบแผ่นป้ายชื่อและเอกสารข้อมูลของหม้อแปลงเพื่อยืนยันระดับความแม่นยำที่มีอยู่และเอาต์พุตพิกัดสำหรับแต่ละขดลวด

3. ปัจจัยสำคัญที่ต้องพิจารณาเมื่อเลือกหม้อแปลงแรงดันไฟฟ้าสำหรับการใช้งานเฉพาะคืออะไร

การเลือกหม้อแปลงแรงดันไฟฟ้าที่เหมาะสมเกี่ยวข้องกับการวิเคราะห์พารามิเตอร์หลักหลายตัวอย่างรอบคอบ ขั้นแรก แรงดันไฟฟ้าของระบบ: แรงดันไฟฟ้าหลักที่ได้รับการจัดอันดับของหม้อแปลงต้องตรงกันหรือเกินกว่าแรงดันไฟฟ้าในการทำงานของระบบ ประการที่สอง วัตถุประสงค์ในการใช้งาน: พิจารณาว่ามีไว้สำหรับการสูบจ่าย (ต้องการความแม่นยำสูง เช่น 0.2 หรือ 0.5) หรือการป้องกัน (ต้องการคลาส เช่น 3P หรือ 6P) ประการที่สาม ภาระในการเชื่อมต่อ: คำนวณปริมาณการใช้ VA รวมของอุปกรณ์ทั้งหมด (เมตร รีเลย์) ที่เชื่อมต่อกับวงจรทุติยภูมิ พิกัดเอาท์พุตของ VT จะต้องมากกว่าภาระทั้งหมดเพื่อรักษาความถูกต้องแม่นยำ ประการที่สี่ สภาพแวดล้อมในการติดตั้ง: ตัดสินใจว่าจำเป็นต้องใช้แบบจำลองภายในอาคาร (แห้ง สะอาด) หรือภายนอกอาคาร (ทนต่อสภาพอากาศ) โดยพิจารณาจากปัจจัยต่างๆ เช่น ความชื้น มลภาวะ และอุณหภูมิโดยรอบ สุดท้ายนี้ ตรวจสอบให้แน่ใจว่าระดับฉนวน (ความถี่กำลังและแรงดันไฟฟ้าที่ทนต่ออิมพัลส์) เหมาะสมกับระดับความผิดปกติและสภาวะไฟกระชากของระบบ
