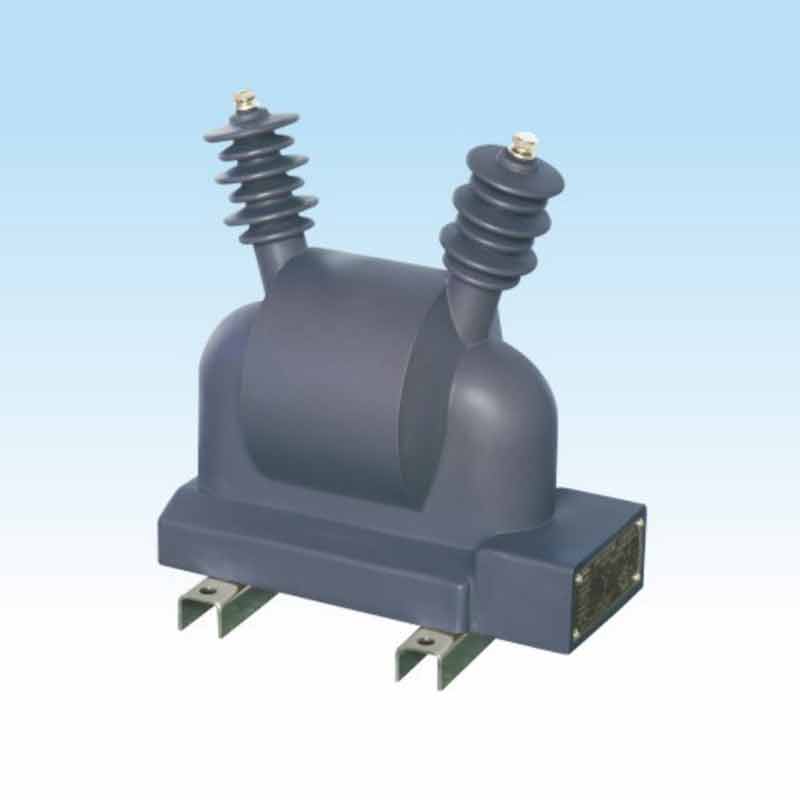

คอยล์ดิสชาร์จ 12kv

คอยล์ดิสชาร์จ 12kv ของคอยล์ดิสชาร์จนี้เป็นอีพอกซีเรซินกลางแจ้งหล่อผลิตภัณฑ์ที่ปิดสนิท ใช้ได้กับระบบไฟฟ้าที่มีความถี่ AC 50Hz และแรงดันไฟฟ้า 10kV และต่ำกว่า เชื่อมต่อกับกลุ่มตัวเก็บประจุการเชื่อมต่อแบบขนานไฟฟ้าแรงสูง เมื่อกลุ่มตัวเก็บประจุตัดออกจากระบบ อาจใช้เวลาเพียงห้าวินาทีในการลดแรงดันไฟฟ้าตกค้างของกลุ่มตัวเก็บประจุให้เป็นแรงดันไฟฟ้าที่ปลอดภัย เมื่อใช้งานได้ตามปกติ ขดลวดทุติยภูมิใช้เป็นตัวบ่งชี้แรงดันไฟฟ้า หากผู้ใช้มีข้อกำหนดพิเศษ ก็สามารถใช้การป้องกันรีเลย์พร้อมกับขดลวดแรงดันตกค้างได้

พิมพ์คำอธิบาย

ข้อมูลทางเทคนิค

ก. ตัวประกอบกำลังโหลด: COSф=0.8(ล้าหลัง);

b、 ระยะห่างตามผิวฉนวน: มากกว่า 530 มม.

c、 ผลิตภัณฑ์เป็นไปตาม DL / T653-2009 《 ข้อมูลจำเพาะของคอยล์คายประจุสำหรับตัวเก็บประจุเชื่อมต่อแบบขนานไฟฟ้าแรงสูงสำหรับการสั่งซื้อ 》 stansdrds;

d、ข้อมูลทางเทคนิคอื่น ๆ ดูตารางต่อไปนี้:

การเขียนแบบมิติโดยรวม

วิธีเชื่อมต่อกับตัวเก็บประจุ (แบงค์)
