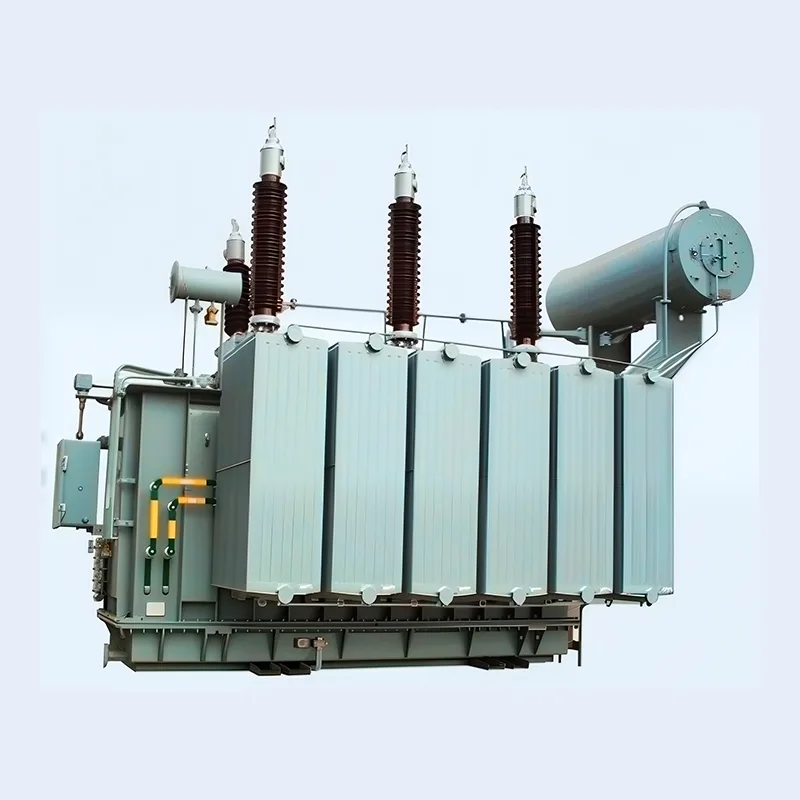

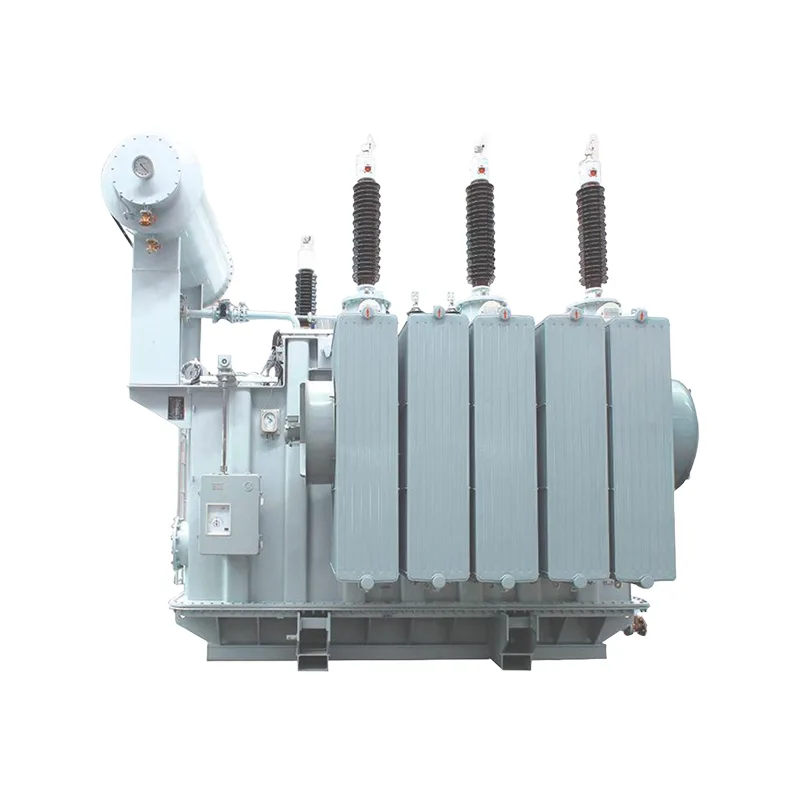

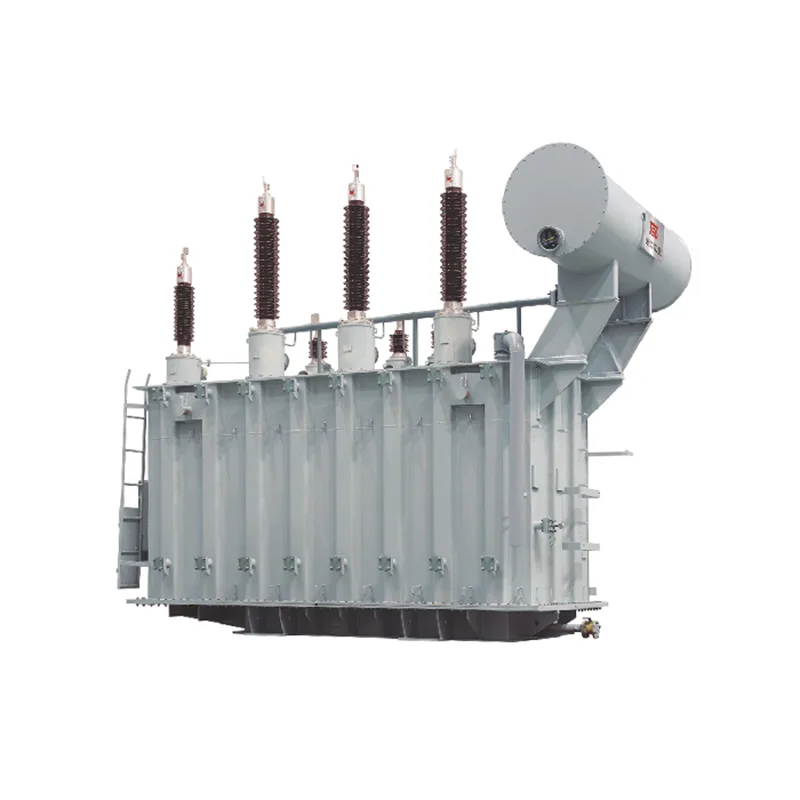

หม้อแปลงไฟฟ้ากำลังแช่น้ำมัน 110KV

Dahu Electric เป็นผู้ผลิตและผู้จำหน่ายหม้อแปลงไฟฟ้ากำลังแบบแช่น้ำมัน 110KV ระดับมืออาชีพในประเทศจีน ผลิตภัณฑ์นี้มีเสถียรภาพสูง คุ้มค่า และเชื่อถือได้ในด้านประสิทธิภาพ และเหมาะสำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย รวมถึงองค์กรอุตสาหกรรมขนาดใหญ่ เหมืองแร่ และปิโตรเคมี

ส่งคำถาม

รายละเอียดสินค้า

1. หม้อแปลงแรงดันสูง ใช้ซอฟต์แวร์วิเคราะห์ของโตชิบาของญี่ปุ่น และขั้นตอนการคำนวณและการตรวจสอบที่เป็นเอกลักษณ์เฉพาะของบริษัทเรา เพื่อให้มั่นใจในประสิทธิภาพของผลิตภัณฑ์ เราออกแบบและทดสอบแกนหม้อแปลงไฟฟ้าแบบแช่น้ำมัน 110KV คอยล์ ตัวเครื่อง ลวดตะกั่ว ถังน้ำมัน และส่วนอื่น ๆ ของเครื่องจักร

2. ผลิตภัณฑ์ของเรา SSZ11-40000/110 ได้ผ่านความสามารถในการรองรับการลัดวงจรและการทดสอบตามปกติทั้งหมดของศูนย์ควบคุมและตรวจสอบคุณภาพหม้อแปลงไฟฟ้าแห่งชาติ

3. ผลิตภัณฑ์นี้มีลักษณะเสถียรภาพ เศรษฐกิจ ความน่าเชื่อถือ และรักษาสิ่งแวดล้อม และเหมาะสำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย และสถานประกอบการอุตสาหกรรม เหมืองแร่ และปิโตรเคมีขนาดใหญ่

ข้อดีของผลิตภัณฑ์

1 โครงสร้างที่ปิดสนิทและหุ้มฉนวนสามารถรับประกันความปลอดภัยของบุคคลได้

2、ประหยัดและมีประสิทธิภาพเพื่อลดการสูญเสียเครือข่ายและต้นทุนการดำเนินงาน

3、110KV หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันไม่เพียงใช้สำหรับเครือข่ายวงแหวนเท่านั้น แต่ยังรวมถึงเทอร์มินัลด้วย

4、การสูญเสียต่ำ สัญญาณรบกวนต่ำ ประสิทธิภาพที่เหนือกว่า

5、อุณหภูมิต่ำ ความสามารถในการโอเวอร์โหลด

6、หม้อแปลงไฟฟ้าใช้โครงสร้างพิเศษและมีข้อดีที่โดดเด่นคือมีคุณภาพสูง

พารามิเตอร์ทางเทคนิค

หม้อแปลงไฟฟ้าสองขดลวดขนาด 6300kVA~120000kVA พร้อม NVTC

ความจุสูงสุด (กิโลวีเอ)	พิกัดแรงดันไฟฟ้าและช่วงการกรีด			เวกเตอร์ กลุ่ม	ไม่มีโลอา กระแสไฟฟ้าไม่ดี (%)	แรงดันอิมพีแดนซ์ (%)	การสูญเสียที่ไม่มีโหลด (กิโลวัตต์)	เมื่อสูญเสียโหลด (กิโลวัตต์)
ความจุสูงสุด (กิโลวีเอ)	กระแสสูง	ช่วงการแตะ	แรงดันไฟฟ้าต่ำ	เวกเตอร์ กลุ่ม	ไม่มีโลอา กระแสไฟฟ้าไม่ดี (%)	แรงดันอิมพีแดนซ์ (%)	การสูญเสียที่ไม่มีโหลด (กิโลวัตต์)	เมื่อสูญเสียโหลด (กิโลวัตต์)
6300	110,121	*2x2.5%	6.3,6.6, 10.5,11	Ynd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

หม้อแปลงไฟฟ้าสามขดลวดขนาด 6300kVA~100000kVA พร้อม NVTC

เรตติ้ง ความจุ (กิโลวีเอ)	พิกัดแรงดันไฟฟ้าและช่วงการกรีด			เวกเตอร์ กรอเอ	ไม่มีลอนดอน เคอร์เรต (%)	แรงดันอิมพีแดนซ์ (%)		ไม่มีโหลด การสูญเสีย (กิโลวัตต์)	เมื่อโหลด การสูญเสีย (กิโลวัตต์)
เรตติ้ง ความจุ (กิโลวีเอ)	ไฟฟ้าแรงสูง	แรงดันไฟฟ้าปานกลาง	แรงดันไฟฟ้าต่ำ	เวกเตอร์ กรอเอ	ไม่มีลอนดอน เคอร์เรต (%)	ก้าวขึ้นมา	ก้าวลง	ไม่มีโหลด การสูญเสีย (กิโลวัตต์)	เมื่อโหลด การสูญเสีย (กิโลวัตต์)
6300	110=2* 2.5%,121 *2x2.5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-เอ็มวี: 17.5-18.5 HV-LV:10.5 เอ็มวี~เลเวล:6.5	HV-เอ็มวี:10.5 HV-LV: 17.5-18.5 เอ็มวี-เลเวล:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

หม้อแปลงไฟฟ้าสองขดลวดขนาด 6300kVA~100000kVA พร้อม OLTC

เรตติ้ง ความจุ (กิโลวีเอ)	Rated Volitage และช่วงการกรีด			เวกเตอร์ กลุ่ม	ไม่มีโอ๊ต ปัจจุบัน (%)	แรงดันไฟฟ้าอิมพีแดนซ์ (%)	ไม่มีขาดทุน (กิโลวัตต์)		เมื่อสูญเสียโหลด (กิโลวัตต์)
	Highveitage	ช่วงการแตะ	แรงดันไฟฟ้าต่ำ0
6300	110	*8x 1.25%	6.3,6.6, 10.5.11	Ynd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

หม้อแปลงไฟฟ้าสามขดลวดขนาด 6300kVA~100000kVA พร้อม OLTC

เรตติ้ง ความจุ (กิโลวีเอ)	พิกัดแรงดันไฟฟ้าและช่วงการกรีด			เวกเตอร์ กลุ่ม	ไม่มีโหลด ปัจจุบัน (%)	แรงดันอิมพีแดนซ์ (%)	ไม่มีโหลด การสูญเสีย (กิโลวัตต์)	เมื่อโหลด การสูญเสีย (กิโลวัตต์)
เรตติ้ง ความจุ (กิโลวีเอ)	อาชีพสูง	แรงดันไฟฟ้าปานกลาง	แรงดันไฟฟ้าต่ำ	เวกเตอร์ กลุ่ม	ไม่มีโหลด ปัจจุบัน (%)	แรงดันอิมพีแดนซ์ (%)	ไม่มีโหลด การสูญเสีย (กิโลวัตต์)	เมื่อโหลด การสูญเสีย (กิโลวัตต์)
6300	110±8x 12.5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-เอ็มวี:10.5 HV-LV:17.5~18.5 เอ็มวี-เลเวล:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
