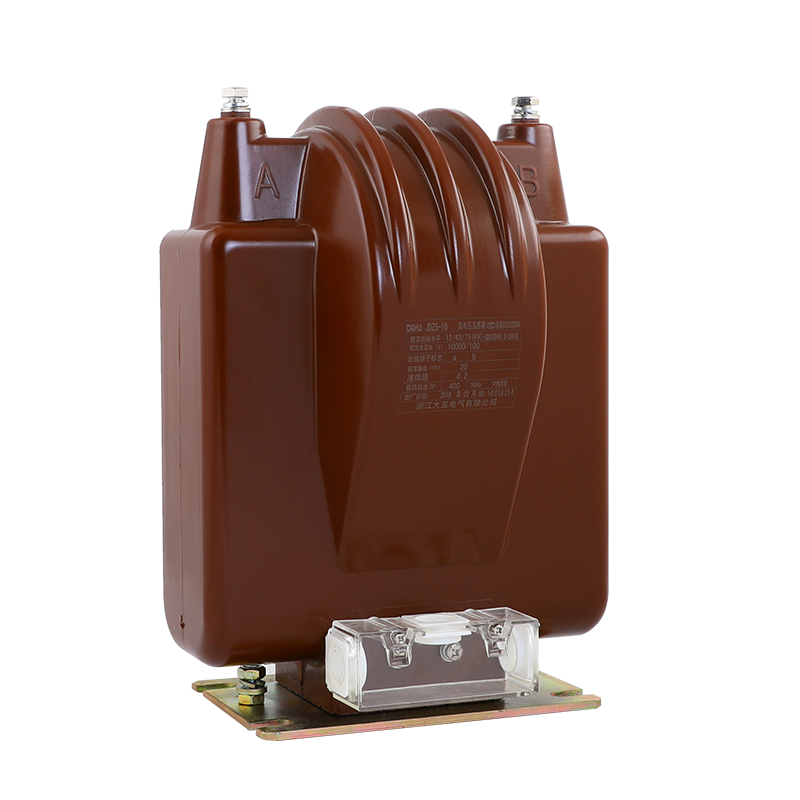

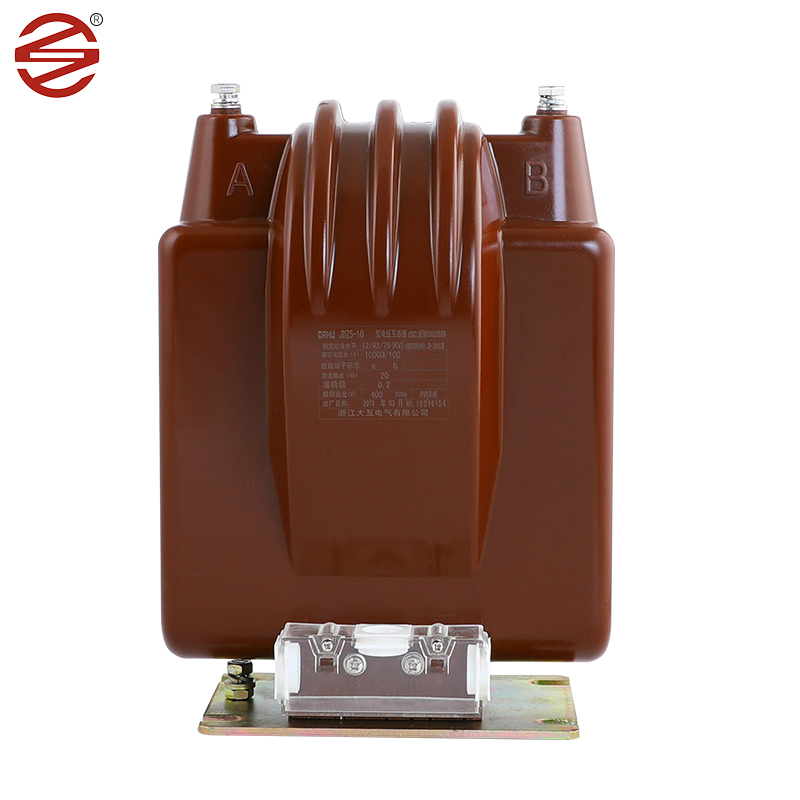

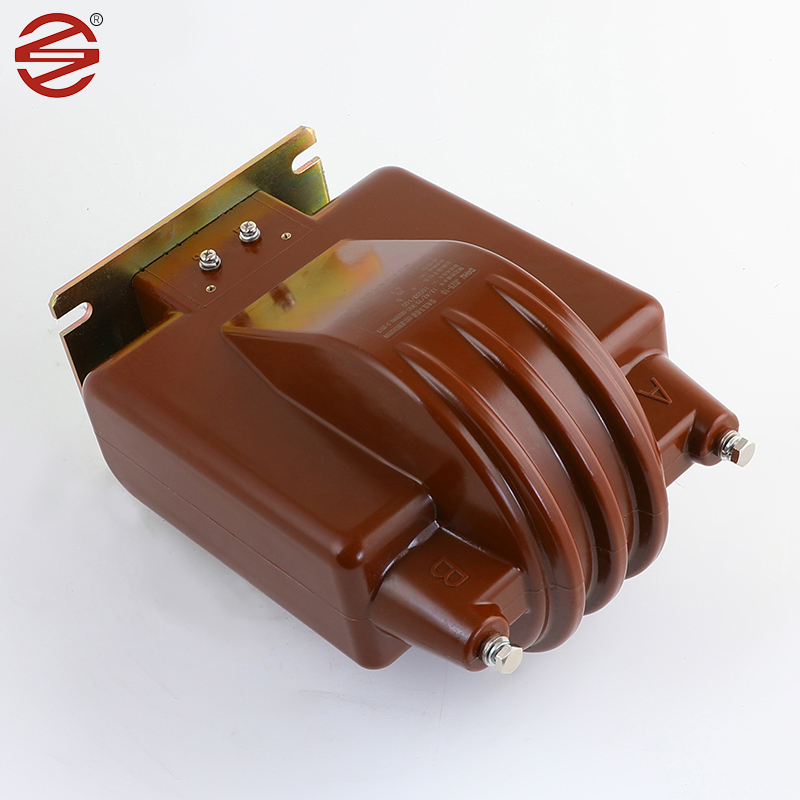

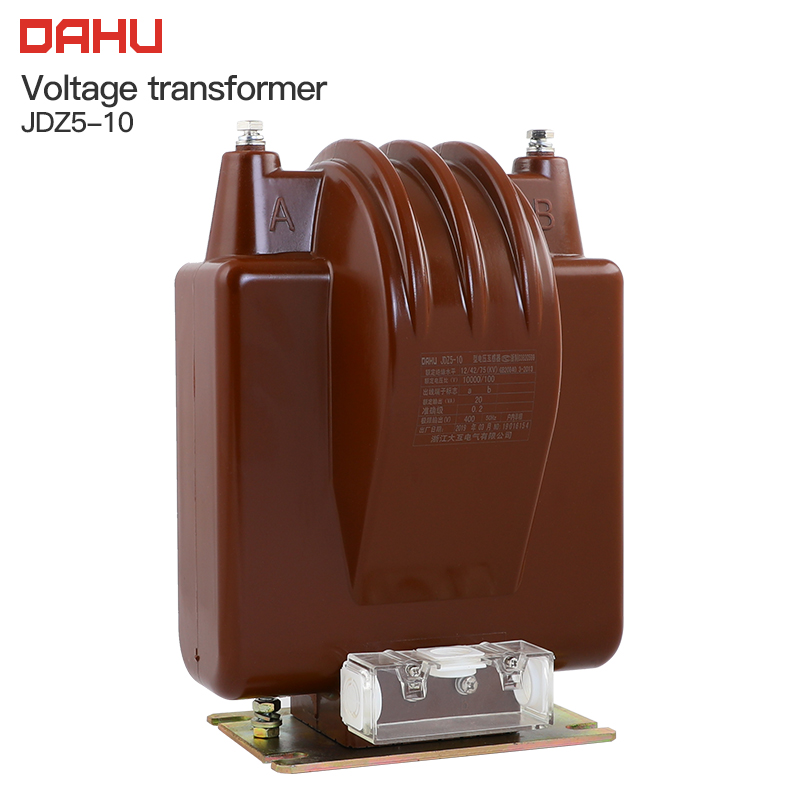

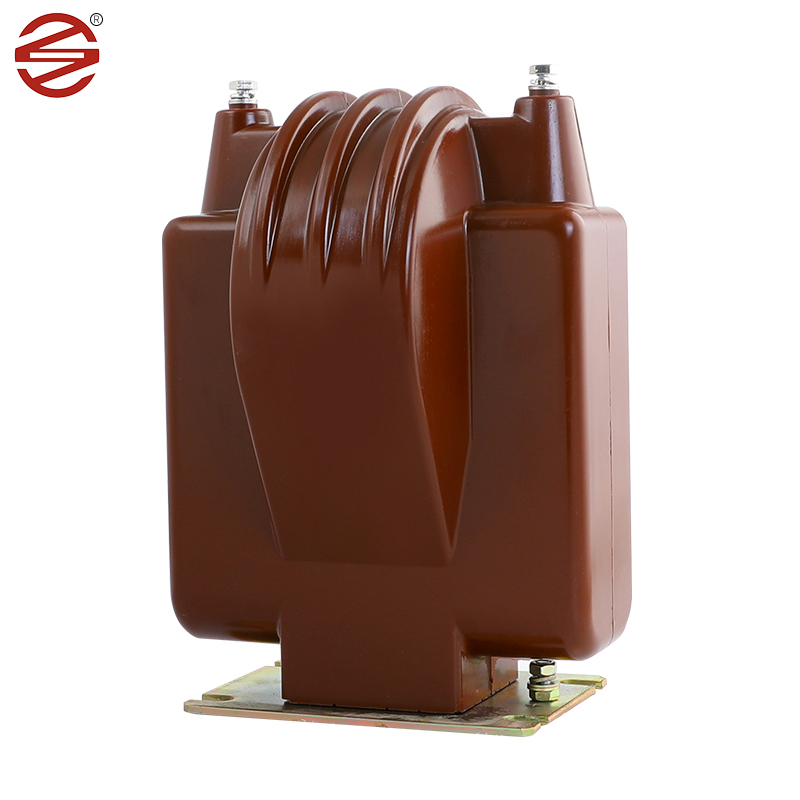

11 kV pt

11 kV PT ที่ผลิตโดย Dahu Electric เป็นส่วนประกอบที่ขาดไม่ได้ในตู้สวิตช์ในร่มและเป็นกระดูกสันหลังของการวัดแรงดันไฟฟ้า, การตรวจสอบพลังงานและการป้องกันรีเลย์ในระบบเฟสเดียวและสามเฟส การออกแบบที่ทนทานและฟังก์ชั่นที่แม่นยำทำให้เป็นองค์ประกอบสำคัญในการรับรองความปลอดภัยและประสิทธิภาพของการดำเนินงานทางไฟฟ้า

ส่งคำถาม

รายละเอียดสินค้า

แผ่นเหล็กซิลิกอนที่รีดเย็น: ใช้เป็นวัสดุหลักในแผ่น 11kV Pt. เหล่านี้มีการรีดเย็นและมีคุณสมบัติแม่เหล็กที่ยอดเยี่ยมรวมถึงการซึมผ่านสูงและการสูญเสียแกนต่ำ คุณสมบัติเหล่านี้ทำให้เหมาะสำหรับหม้อแปลงแรงดันไฟฟ้า

ด้วยการใช้แผ่นเหล็กซิลิกอนแบบรีดเย็นเป็นวัสดุหลักหม้อแปลงแรงดันไฟฟ้าสามารถถ่ายโอนพลังงานได้อย่างมีประสิทธิภาพซึ่งจะช่วยเพิ่มประสิทธิภาพของระบบโดยรวม เมื่อเปรียบเทียบกับวัสดุทางเลือกแผ่นเหล็กซิลิกอนที่รีดเย็นจะแสดงลูป hysteresis ที่ต่ำกว่าและการสูญเสียการดึงดูดซึ่งส่งผลให้เสียพลังงานลดลงและการใช้พลังงานลดลง

อีพอกซีเรซิน: อีพอกซีเรซินมีคุณสมบัติไดอิเล็กตริกที่ยอดเยี่ยมและความแข็งแรงเชิงกลเป็นตัวเลือกแรกของวัสดุฉนวน 11kV PT การหล่ออีพ็อกซี่ให้ฉนวนกันความร้อนที่เชื่อถือได้ซึ่งปกป้องส่วนประกอบภายในจากการสลายทางไฟฟ้าและปัจจัยด้านสิ่งแวดล้อม ..

ทองแดง: ตัวนำทองแดงมักใช้สำหรับขดลวดใน 11kV PT วัสดุเหล่านี้มีการนำไฟฟ้าสูงและความทนทานเชิงกลทำให้สามารถส่งสัญญาณแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพในขณะที่ทนต่อความเครียดในการปฏิบัติงาน

วัสดุ (อีพ็อกซี่เรซิน): 11 kV pt ใช้สิ่งที่ทำจากอีพอกซีเรซินซึ่งมีคุณสมบัติฉนวนที่ยอดเยี่ยมและสามารถป้องกันการข้ามกระแสไฟฟ้าหรือแรงดันไฟฟ้าสำหรับการทำงานของวงจรที่ปลอดภัย นอกจากนี้ยังสามารถทนต่ออุณหภูมิและการกัดกร่อนสูงและมีประสิทธิภาพการปิดผนึกที่ดีสำหรับความสามารถกันน้ำและความชื้นกัน หม้อแปลงอีพ็อกซี่มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษาเมื่อเทียบกับหม้อแปลงไฟฟ้าที่ใช้น้ำมัน

11 kV pt เหนือกว่า

การชุบผลิตภัณฑ์ของเราของสกรูและแผ่นด้านล่างถึง 8um/นาทีซึ่งกันความชื้นและกันสนิมได้มากขึ้น เงาดีกว่า

1.	แอปพลิเคชัน	การวัดแสง
2.	การติดตั้ง	ในร่ม
3.	ฉนวน	เรซิ่นหล่อ
4.	พิมพ์	การเหนี่ยวนำแรงดันไฟฟ้า
5.	การก่อสร้าง	อีพ็อกซี่เรซินชนิดแห้ง
6.	จำนวนเฟส	เฟสซิง (1 ชุด = 3 nos.)
7.	ความถี่	50 Hz
8.	ติดตั้ง	รองรับโครงสร้างโครงสำหรับตั้งสิ่งของ
9.	แรงดันไฟฟ้าหลักของระบบ	11 kV (เฟสถึงเฟส)
10.	ระบบแรงดันไฟฟ้าสูงสุดหลัก	12 kV (เฟสถึงเฟส)
11.	ระบบ Earthlings	ปะปนอย่างมีประสิทธิภาพ
12.	ฉนวนพื้นฐาน (Impulse Wantstand แรงดันไฟฟ้า)	75 kV
13.	ความถี่พลังงานทนต่อแรงดันไฟฟ้า	28 kV
14.	จุดสิ้นสุดที่เป็นกลางของการคดเคี้ยวหลักสำหรับ การเชื่อมต่อโดยตรงกับกราวด์	ฉนวนให้ทนต่อ 10 kV การทดสอบความถี่ต่ำ
15.	ประเภทของการคดเคี้ยวทุติยภูมิ	คดเคี้ยวเดี่ยว
16.	อัตราส่วนการเปลี่ยนแปลง	11 kV // 3/0.11 kV/3
17.	ระยะครีป	25 มม./kV (ขั้นต่ำ)
18.	จัดอันดับภาระทุติยภูมิ	7.5 ถึง 10 VA
19.	ปัจจัยขีด จำกัด แรงดันไฟฟ้า	1.2 ต่อเนื่องและ 1.5 เป็นเวลา 30 วินาที
20.	ระดับความแม่นยำ	0.2 สำหรับการวัดแสง
21.	มาตรฐาน	ออกแบบผลิตการทดสอบการติดตั้งและ ประสิทธิภาพจะเป็นไปตามล่าสุด รุ่นของ IEC 61869-1 & IEC 61869-3
